1/ Vue du boitier Silverstone LC17 au déballage : on voit les 2 ventilos 80mm d'origine qui seront démontés (trop bruyants). On voit aussi à gauche les 2 racks à Disque Dur : celui du milieu sera enlevé pour laisser passer la carte graphique 8800 GTS et aussi pour caser les câbles de l'alim non utilisés.


2/ Vue de l'alim Seasonic 500W S12

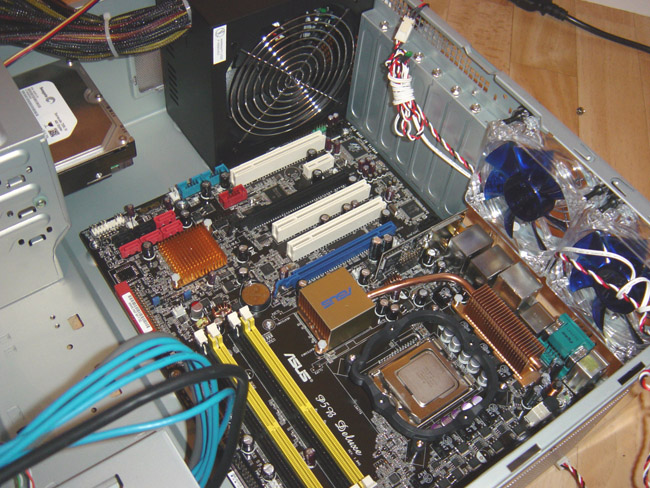

3/ Carte mère Asus P5B Deluxe Wifi : totalement FANLESS / le processeur Core2Duo a été monté. On peut noter derrière les 2 ventilos Textorm DB-Killer TM8 80mm

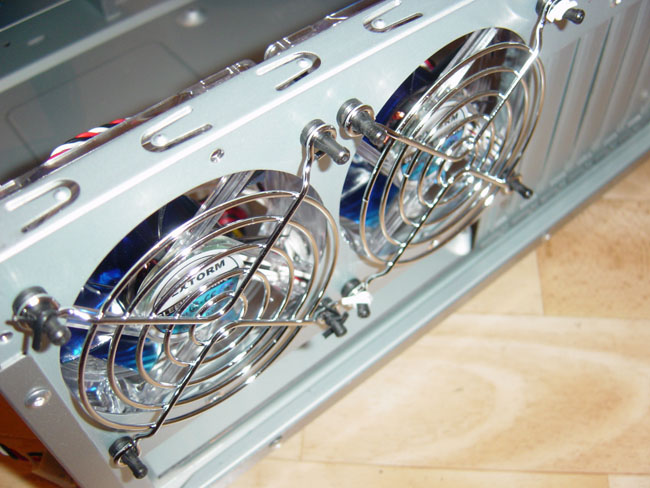

4/ Ces 2 ventilos ont été montés avec des vis caoutchouc anti-vibration (livrées avec) sur le châssis. Les grilles sont maintenues par du fil de fer. => TRES silencieux. Attention de vérifier le sens de montage : air refoulée hors du PC.

5/ Ventilateur ZALMAN CNPS9500 AT installé sur le Core2Duo (pâte thermique silicone utilisée). On peut voir à droite le Fanmate Zalman (livré avec) qui limite un peu la vitesse de rotation du ventilo (trop bruyant en full speed).

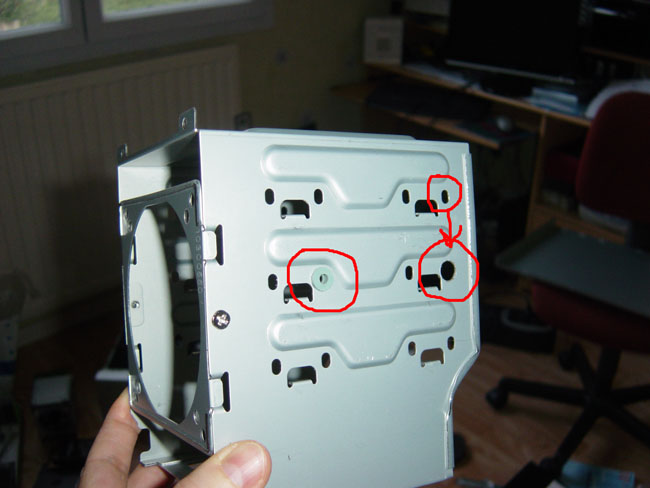

6/ POINT CLEF : si on vis directement le Disque Dur sur le rack prévu à cet effet, dans mon cas, PC fini, le bruit était INFERNAL : cela fait caisse de résonance, on entendait que le grattement du disque (et fort!). =>SOLUTION : mettre des silent block. Récupérés sur mon autre PC. Pour les faire passer j'ai du agrandir les trous au foret de 8mm. De cette façon, le DD sera isolé du rack par le tampon élastomère => MIRACULEUX, on n'entend plus rien, impressionnant !!

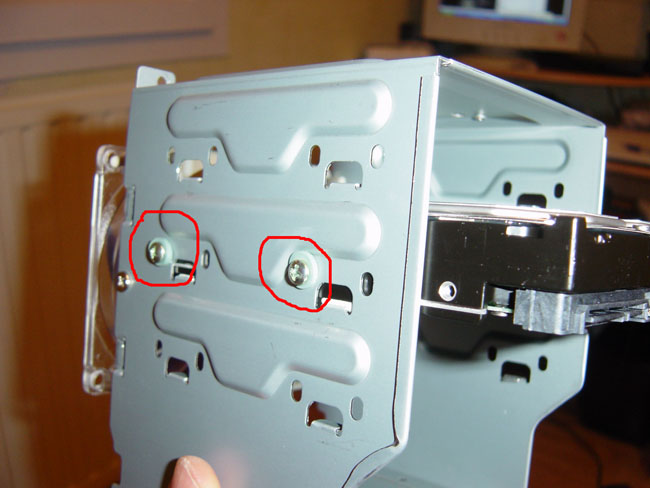

7/ Détail une fois fini

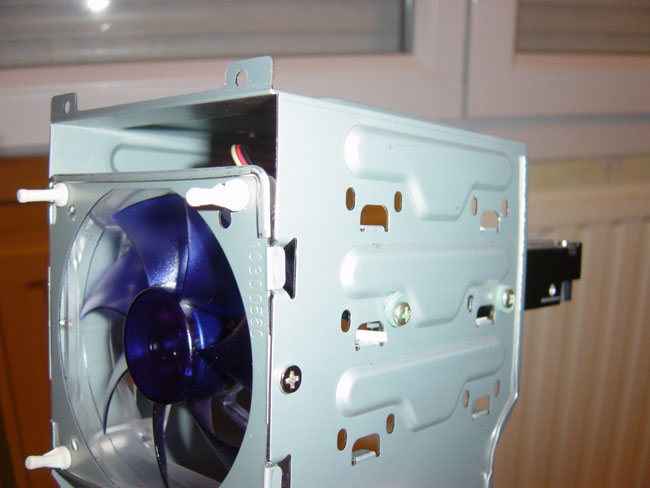

8/ Rien de prévu d'origine. Ventilo Noiseblocker UltraSilentFan SE2 92mm Bleu (version OEM) : monté aussi sur 4 vis caoutchouc anti-vibration (achetées à part), mais pour les enfiler j'ai du agrandir les trous sur le ventilo!

=> Attention de vérifier que le flux d'air va vers le DD. Ainsi on refroidit le DD et assure un flux d'air vers les 2 ventilos 80mm.

9/ Mise en place du monstre de 23cm de long : la Carte Graphique : Point Of View GeForce 8800 GTS - 640 Mo. Nécessite d'enlever le 2e rack DD, mais indispensable pour caser tous les câbles d'alim non utilisés.

=> A NOTER : cette carte est INAUDIBLE, bien qu'équipée d'un ventilo.

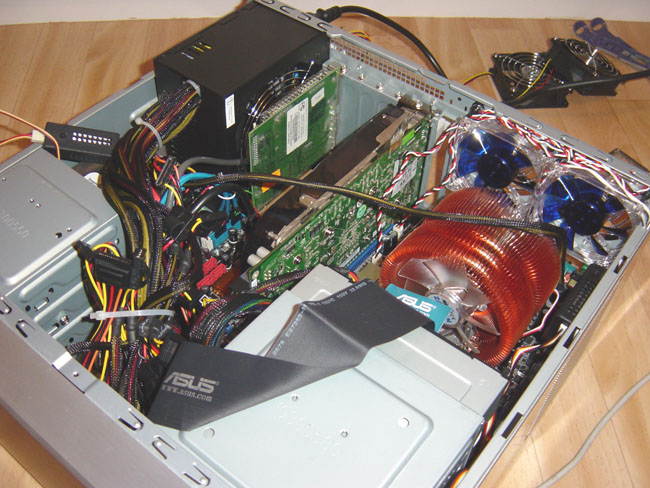

10/ Vue finale. On note la carte TV (analogique, j'ai pas la TNT :() vers l'alim (pas top ça bouche le ventilo de l'alim). Le lecteur DVD est IDE (un vieux Toshiba). Le mieux est un SATA avec cette carte mère, le boot sera plus rapide.

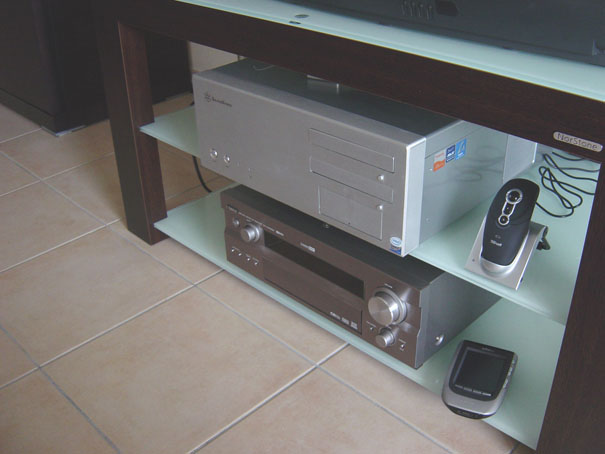

11/ Le PCHC installé dans son meuble Norstone Piu Wengé. Ampli Yamaha RXV-1400 en dessous. On note la souris trackball RF Trust TK-4300p et la telco écran tactile couleur Pronto 870. (au dessus je montre pas, il y a une vieille tv 70cm 4/3..:))Oui oui..ben pour le moment ; mais bon je regarde que la tv dessus et c'est pas terrible sur ecran plat...

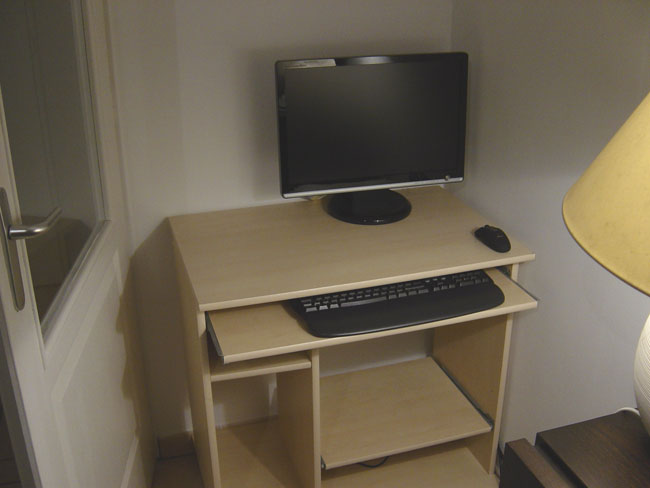

12/ L'écran de contôle ET d'utilisation du PCHC (ben oui vu le monstre ce sera vraiment idiot de ne pas s'en servir pour autre chose...pour jeux, montage vidéo). Il est planqué dans un coin. Relié par un cable DVI de 5m+ rallonge PS2 6m pour le clavier. Souris trackball RF utilisée. Ecran 20" DHDP 1680x1050.

Composant
Description
Raisons de ce choix
CPU Intel Core2DUO E4300 Acheté fin avril avant la sortie du E4400. A 150€. Il a encore baissé, et donc pour moi c'est plus que jamais un choix excellent car il s'overclocke facilement. Je l'ai overclocké en 5min de 1.8 à 3GHz. On arrive ainsi au niveau d'un haut de gamme, voir tous les guides sur internet. Voir par exemple http://www.legionhardware.com/document.php?id=610
Carte Mère
Asus P5B Deluxe-Wifi Une des meilleures CM pour overclocker. De plus elle est fanless donc idéale en Home cinéma. Quant à la version wifi, cela engendre un surcout moindre qu'une carte dédiée et permet un gain de place (pas de carte et il n'y a qu'un slot PCi). Le wifi marche très bien.
Ventilo CPU
ZALMAN CNPS9500 AT Le ventilo d'origine Intel est trop bruyant est insuffisant si on overclocke. Le 9700 est un peu plus performant mais il est trop haut pour le LC17! Très silencieux à condition de baisser un peu la vitesse de rotation grâce au fanmate fourni (je suis à 1748 rpm).
Mémoire
G Skill Kit extreme DDR2 PC6400 2048 Mo CL4 (2 x 1024Mo) #F2-6400CL4D-2GBPK# Très bon rapport qualité/prix, monte haut en fréquence. MAIS pour moi 1 des 2 barettes était HS->retour direct à Gskill via RMA en Hollande (importateur) pour aller plus vite....c'est vite dit ça fait 3 semaines que j'attend, mon PC ne tourne pas, les prix baissent :((( Bon au début je voulais mettre 1 Go mais j'ai pris une marge (je ferai aussi du montage vidéo sur ce PC). En fait, le gain de perf entre 1 et 2Go n'est pas très important ; ce qui fait énormémemnt gagner en perf est de tourner avec 2 barettes identiques en DUAL CHANNEL.

Carte Graphique

Point Of View GeForce 8800 GTS - 640 Mo

La c'est un monstre. Alors d'abord la 320Mo m'aurait suffie amplement : oui mais le vendeur s'est trompé de modèle :) Bon ben je la garde ! Pour le Home cinema, une 7600GT aurait suffi. Mais tant qu'à faire autant péréniser avec une carte DirectX10, et qui en plus a de nouvelles fonctions PureVideo. De plus, il faut une carte puissante pour afficher sur de grosses résolutions (mon écran 1680x1050, ou pire sur ecran plat FULL HD...), surtout si on veut se faire plaisir avec des jeux récents. Les 8800 ont aussi 2 autres avantages en PCHC : elles sont d'emblée HDCP et SILENCIEUSES contrairement aux 7600 ou le ventilo d'origine est trop bruyant. A noter que j'ai acheté avant la sortie des 8600, que j'aurais problement choisi car moins cher et suffisant.

Quant au choix Ati, j'ai hésité jusqu'à l'arrivée des 8800...
Disque Dur
Seagate 400 Go/16 SATA2 NCQ Barracuda 7200.10 - ST3320620AS Je prend toujours du seagate, car c'est garanti 5 ans donc fiable à priori. J'ai eu trop de pb avec d'autres marques, et vu la taille des disques actuels ça fait mal quand ça crashe ! De plus il est très silencieux. La taille : pour ripper du DVD, mettre des tas de trailers et démos HD, enregistrer TV, mettre des jeux....ce pourquoi est fait un PCHC
Boitier
Silverstone LC17 Très bon rapport qualité/prix. En alu brossé, finition impeccable. Petits voyants bleux classieux. Sobre, design.
Alim Seasonic 500W S12 Un peu cher mais ça vaut le coup : vainqueur dans tous les tests d'alim : très bon rendement, très stable et surtout TRES silencieuse. La M12 est modulaire, ça peut être pas mal pour gagner de la place dans un PCHC (mais trop cher je trouve).
Ventilos boitier
Textorm DB-Killer TM8 80mm Pour remplacer ceux d'origine trop bruyants. Très silencieux.
  Noiseblocker UltraSilentFan SE2 92mm Bleu (version OEM) Pour créer un flux dans le boitier et refroidir le DD. Nécessite un fanmate pour réduire un peu le bruit. Très silencieux ensuite.
Ecran Samsung 20" 2ms 206BW Le meilleur des 20", très bon rapport qualité prix : 2ms, HDCP! Sinon le 22" est bien aussi,mais je le trouve un peu grand pour faire du PC, et résolution identique au 20".
Souris Trust TK-4300p trackball/ RF 2.4GHz Le pilotage du soft DVD se fait via une telco universelle RF écran tactile Philips Pronto (allumage PC, arret, pause, son etc...voir ma future section domotique). Mais pour aller ouvrir des fichiers, il me fallait une trackball (car sur son canapé on ne peut poser la telco) et RF, pour avoir une longue portée : c'est pour moi le seul modèle de ce type! Et pas cher. De plus il y a un pointeur laser qui peut être utile lors de diaporamas par exemple!
Clavier Standard noir à fil Non utilisé en utilisation Home cinémé du PC.
Lecteur DVD
Toshiba SD-M1612 Un vieux lecteur, qui déconne (ne marche pas avec certains CD). C'est mon deuxième Toshiba, même problème->marque à éviter. Mais silencieux. J'aimerais mettre un graveur DVD sata : après recherches le meilleur à l'air l'Asus 18x lightscribe drw-1814BLT, car il est silencieux. Et avec la P5B l'IDE est mal géré (ça ralenti le démarrage). Maintenant c'est sur que ce serait du transitoire avant un lecteur HD-DVD/Blue Ray...
